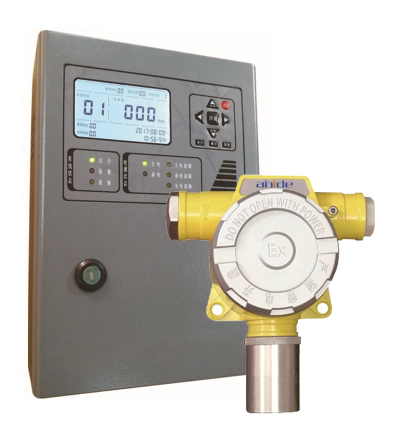

经济实用型氧气报警器、氧气浓度报警器ARD800

产品概述：

      氧气属于助燃物资，在特定环境下过多过少都存在一定的安全隐患。比如在实验室，氧气含量超标，超过环境标准存在的氧气浓度21%，遇到点易燃易爆的气体就有可能会引爆；如果是在隧道、地下车库能密闭或者半封闭式环境下作业，还需要预防氧气不足，以免工作人员缺氧导致呼吸不畅。为了解决以上问题，我单位推出了经济实用型氧气报警器、氧气浓度报警器ARD800-一款两总线结构的气体报警系统。该报警系统可以实现在线24小时不间断检测被测环境中的氧气含量，防止氧气浓度过高或者过低带来的不良隐患。

经济实用型氧气报警器、氧气浓度报警器ARD800

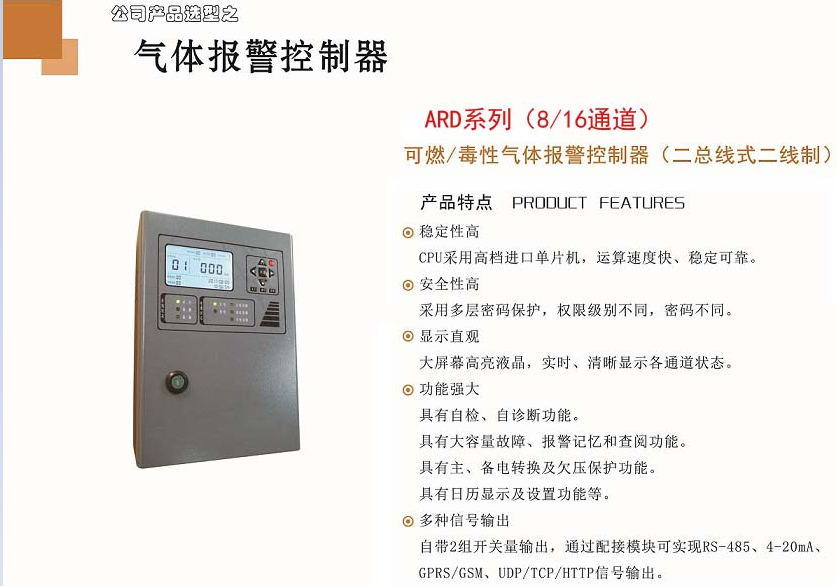

气体控制器ARD800（系统主机）

      控制器是配接收探测器上传过来的气体浓度信息，并将接收到的气体浓度信息转换成数字信息显示到液晶屏幕上以供观察。如果分析得出的气体浓度数据超过预设报警值时，系统就会发出声光报警，同时启动外设（声光报警器、排风扇、电磁阀）动作，解决气体浓度超标问题。

产品特点：

技术参数：

1、示值误差：±5%F•S
2、显示方式：大屏幕LCD液晶、发光管
3、报警方式：声、光报警
4、报警音量：＞75dB
5、响应时间：≤30s
6、工作电压：主电：AC220V±15%，50Hz±1%
             备电：12VDC/1.3Ah两节
7、外形尺寸：320mm×230mm×90mm
8、工作方式：连续
9、工作环境：温度 -10℃—50℃   湿度 ≤93%RH
             大气压力 86kPa—106kPa
10、绝缘电阻：正常环境时 ≥100MΩ
              湿度为93%RH时 ≥1MΩ
11、功    耗：小于10W
12、供电节点：4个、8个、16个
13、报警输出：3A /2组 接点输出，其中一组可设置脉冲输出
14、信号传输：24V无极性两总线（≥RVS 2*2.5mm2二芯双绞线）
15、传输距离：＜1200m
16、安装方式：非防爆场合的壁挂式安装

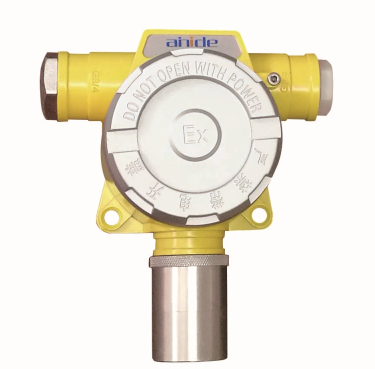

气体探测器ARD320（系统探头）

      探测器实时采集被测环境中氧气浓度变化，然后将探测到的气体浓度信号通过信号线传输给控制器，然后由控制器完成上述控制器的功能。该探测器可配套就地显示/报警灯，实现浓度超标就地显示报警，还可以配置GPRS无线传输模块实现无线传输功能。

产品特点：

测氧气，采用的是进口电化学式传感器，检测灵敏度高，抗中毒性能好；

电路板芯片采用的是先进软件处理系统，抗干扰性好；

对高浓度、短路、断路具有自诊断和自我保护的能力；

整体设计采用防爆结构设计，可适用于1/2防爆危险区；

多部件采用模块化结构设计，拔插更换便捷；

安装时采用壁挂式或者抱管式安装方式；

      控制器以M-Bus标准信号的方式接收探测器的气体浓度信号；控制器接收到信号后，经过处理、逻辑分析、运算，以液晶数字显示、声光报警的方式反应出来，联动接出继电器，从而启动所连接的风机、磁阀或其它消防设备。

相关产品：

      RBK-6000-Z型氧气报警器广泛应用于冶金、石油、石化、化工、轻工、焦化、市政、煤气、制药、污水处理及许多特殊行业和领域。

氧气报警控制器产品特点:

 ﹥ 使用高速cpu处理器，能够快速精确地处理系统任务，保证系统的可靠性；
 ﹥ LCD液晶屏幕，可实时显示探测器的浓度、状态；
 ﹥ 使用485通讯协议，可靠性高；
 ﹥ 4组可编程继电器，无源常开、常闭触点，触点容量240V/7A；
 ﹥ 采用模块化结构设计，便于系统维护；
 ﹥ 可通过计算机实现本地监控，探测器运用状态数据可永久存储；

氧气报警器技术指标：

 ﹥ 安装方式：壁挂式安装
 ﹥ 工作电压：主电：220VAC/(50～60)Hz
 ﹥ 备       电：24VDC/7AH（可选）
 ﹥ 额定功率： ≤3W
 ﹥ 工作温度： 0℃～+40℃
 ﹥ 工作湿度： (10～95)%RH
 ﹥ 探测器输入：四线制（电源线≥1.5mm2（国标线）
                          信号线≥0.75mm2（双色双绞线）)
 ﹥ 报警方式：声音报警：分故障报警，浓度报警两种不同的声音;
 ﹥ 光 报 警：通过发光二极管显示出电源故障报警、浓度报警、探测器故障报警
 ﹥ 输出信号：4组报警继电器无源信号输出，第1组为固定的脉冲常开，探测器中任意一路的报警都会引起该组继电器的动作。其余三组为的常开功能，可实现分组控制（详细见说明书第12页），每组容量：5A/250VAC或10A/30 VDC
 ﹥ 故障报警：系统可显示探测器连线短路、断路故障；传感器故障；系统供电电源故障等
 ﹥ 历史记录：记录999条报警信息

    RBT-6000-Z型点型氧气探测器又称为氧气检测仪或氧气检测仪器，采用国外进口传感器，采用自然扩散方式取样，现场液晶屏幕显示。RBT-6000-Z型点型氧气探测器广泛应用于冶金、石油、石化、化工、轻工等行业。

RBT-6000-Z型点型氧气探测器技术参数：

 ﹥ 检测原理：电化学式
 ﹥ 检测气体：氧气
 ﹥ 采样方式：自然扩散
 ﹥ 示值误差：±5%F.S/±10%/±5×10-6mol/mol
 ﹥ 响应时间：≤30s
 ﹥ 工作电压：DC15V～30V
 ﹥ 额定功率：≤3W
 ﹥ 温       度：-40℃～55℃
 ﹥ 湿       度：≤95%RH
 ﹥ 连接电缆：电源线≥1.5mm2（国标线）
                      信号线≥0.75mm2（双色双绞线）
 ﹥ 传输距离：≤2000m
 ﹥ 安装方式：固定支架、管装、墙壁装
 ﹥ 安装螺旋：G1/2〃

RBT-6000-Z型点型氧气探测器安装位置：

         探测器安装在被检测气体易漏场所，安装位置根据被检测气体相对于空气比重大小决定。
        当被检测气体比重大于空气比重时，探测器应安装在距离地面(30～60)cm处，且传感器部位向下。
        当被检测气体比重小于空气比重时，探测器应安装在距离顶棚(30～60)cm处，且传感器部位向下。

控制器与探测器的连接

RBK-6000-Z型总线控制器采用四线制接法，其中：

        两根电源线径应不低于1.5mm2（国标线）
        两根信号线应为一对双色双绞线，线径不低于0.75 mm2
        参照控制器与探测器接线图将控制器与探测器的对应端子相连接
