详解天然气报警器控制接线标识端口

网站首页>>常见问题>>详解天然气报警器控制接线标识端口

日期：2023/6/1 15:32:09 发布人：作者来源：网络

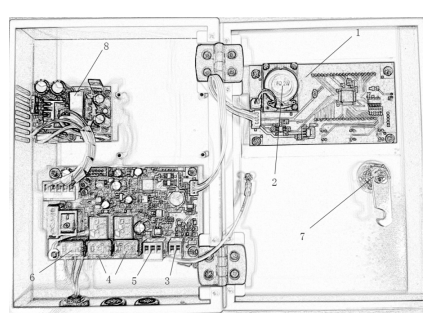

在诸多售后问题中，咨询较多的就是关于天然气报警器控制器该如何接线的问题。虽然报警控制器内部已经标有端口标识，但是大多数客户不习惯看说明书，直接就上手接，就很容易遇到问题。今天给大家详解一下天然气报警器JB-TB-JX900的主机内部接线端口标识的含义。

1-控制面板，就是用来显示进行各种操作的界面；比如消音、复位、报警点的设置、巡检地址的设定、时间的调整、联动输出、自检、校准、标定、地址屏蔽、查看报警点、主备电的开启、查询等等操作。
2-喇叭，就是有燃气泄漏超标或者系统故障时，发出声光报警。
3-RS485接口，上传系统A+、B-

4-开关量联动输出。一共2组联动输出

1）NO1(常开),COM1(公共),NC1(常闭)信号无源输出，开关量输出容量3A/250VAC或3A/30 VDC。

2）NO2(常开),COM2(公共), NC2(常闭)信号无源输出，脉冲动作时间为2S左右，容量3A/250VAC或3A/30 VDC。

5-探测器接线端口。系统是M-BUS两总线的，连接时不用区分正负极。
6-主电端子，就是系统进线电源。主电源输入，L、N分别接AC220V的火线和零线,〨电源接地。
7-盖锁，是天然气报警器主机机箱锁，防止非专业人员误操作带来的不必要的麻烦。

8-开关电源，就是主机主电源AC220V进行转换成DC24V，给后续端口供电的电压变送器。比如给探测器供电就是通过它将交流电转换成直流电来给探测器进行供电。

以上便是JB-TB-JX900天然气报警器的接线端口的标识和含义，希望能够帮助大家更加快速的了解我家产品，如有需要可随时拨打我单位电话0531-88065959进行咨询，不购买也可以咨询技术问题的哈，有问便有答，我们将竭诚为广大朋友服务，也欢迎同行前来进行技术讨论。
