JB-TB-JX800防爆型氨气报警器、氨气浓度报警仪

气体报警控制器的介绍：

      控制器以M-Bus标准信号的方式接收探测器的气体浓度信号；控制器接收到信号后，经过处理、逻辑分析、运算，以液晶数字显示、声光报警的方式反应出来，联动输出继电器，从而启动所连接的风机、电磁阀或其它消防设备。

产品特点：

采用高档进口单片机的CPU，保证系统运算速度，保证系统可靠性；
多重密码保护，每个操作都设有独立的密码，以防出现误操作带来的不便；
大屏幕高亮度液晶显示，可以实时清晰的显示各个通道的浓度值；
具有自检自诊断功能，欠压保护、主备电自由转换、存储功能以及日历展示的功能；
自带2组开关量输出，可以直接输出RS-485信号，上接到消防系统实现几种监控；

技术参数：

1、示值误差：±5%F•S
2、显示方式：大屏幕LCD液晶、发光管
3、报警方式：声、光报警
4、报警音量：＞75dB
5、响应时间：≤30s
6、工作电压：主电：AC220V±15%，50Hz±1%
             备电：12VDC/1.3Ah两节（选配）
7、外形尺寸：320mm×230mm×95mm
8、工作方式：连续
9、工作环境：温度 -10℃—50℃   湿度 ≤93%RH
             大气压力 86kPa—106kPa
10、绝缘电阻：正常环境时 ≥100MΩ
              湿度为93%RH时 ≥1MΩ
11、功    耗：小于20W
12、供电节点：4个、8个、16个、32个、64个
13、报警输出：3A /2组 接点输出
14、信号输出：标准485 modbus_RTU协议输出（选配）
15、信号传输：24V无极性两总线（≥RVS 2*2.5mm2二芯双绞线）
16、传输距离：＜1200m
17、安装方式：非防爆场合的壁挂式安装

JB-TB-JX800防爆型氨气报警器、氨气浓度报警仪

气体报警控制器的介绍：

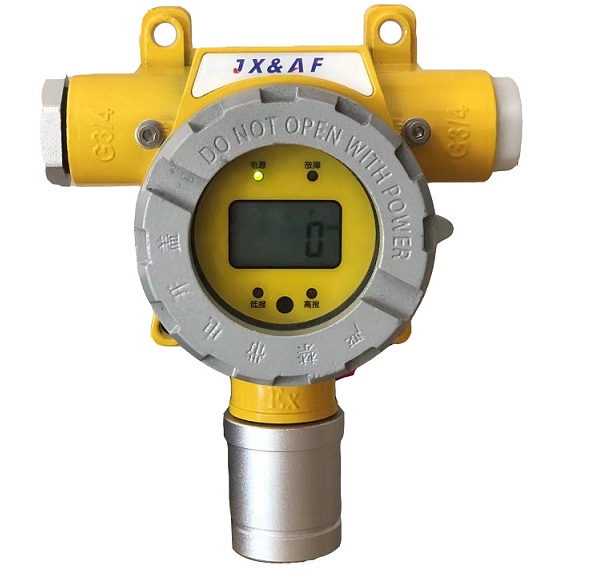

GQ-JXT600点型气体探测器用于长期连续监测空气中气体的含量，安装在气体易泄漏的场所。本设备具有高稳定性，低功耗，抗干扰性。特别适用于工作环境恶劣，工作人员不易靠近的易燃易爆场所。是保证财产和人身安全的理想监测仪器。

产品特点：

采用进口催化燃烧式传感器，检测灵活敏度高，安全可靠；
采用先进软件处理，抗干扰能力强；
采用模块化结构设计，后续更换维修方便；
防爆结构设计，可以在恶劣的环境下工作；
内设有冗余空间，可以定制联动触点输出或者内置大容量电池；

技术参数：

检测原理：电化学式
检测气体：氨气
检测范围：0-100ppm
报警点：20ppm（可调）
电源：DC24V
功耗：1.2W
环境： 温度：-20℃－50℃
       湿度：≤95%RH
大气压力：86KPa －106KPa
绝缘电阻：正常环境时≥100MΩ
             湿度为94%RH时≥1MΩ
工作方式：连续
防爆方式：隔爆
取样方式：扩散
贮存： 温度：-500C—800C
       湿度：≤95%RH
寿命：三年
M-Bus信号传输距离<1200m（二芯屏蔽双绞线,线径≥0.75mm2时)

JB-TB-JX800防爆型氨气报警器、氨气浓度报警仪

安装须知：
⑴ 该探测器在DC24V供电时，电流50mA，电压≤18V时将不能正常工作，根据上述条件，结合现场安装情况选用供电线。
铜的电阻率0.0174Ωmm2/m
⑵ 根据距离远近选择合适线径，建议选用0.5mm2以上的双绞铜线作通讯供电线。
安装位置：
将探测器安装在可能有气体泄漏的区域中，探测器安装必须牢固。探测器安装高度宜高出释放源（0.5~2）m处。为了正确使用探测器并防止其故障的发生，请不要安装在以下位置：
a、直接受蒸汽、油烟影响的地方；
b、给气口、换气扇、房门等风量流动大的地方；
c、水汽、水滴多的地方；
d、温度在-40℃以下或70℃以上的地方；
e、有强电磁场的地方。
安装方法：
根据探测器的安装位置，用两个M6膨胀螺栓把固定架固定在墙壁或其他支撑物上，探测器应可靠接地。
接线要采用高度屏蔽线，防止电信号被干扰，打开探测器盖，将电缆穿入探壳内，前端剥皮50mm，线芯依次排开，根据实测截取多余的长度，剥线长度10mm。拔下接插件，用Φ3的小型螺丝刀，将拨好的导线依次固定到接插件内。接线顺序：T+（红线）、T-（黑线）、机壳地（电缆的屏蔽网）依次接控制器对应端子。T+、T-接线无反正。接好线后用防爆胶泥将电缆线出口密封，紧固好机壳。
