2019年我单位新推出了一款ARD800W型煤气报警器，该设备一经推出就因其自身的选配无线传输功能和经济实惠的特点备受广大客户的好评。面对这么一款新型的煤气报警设备，在使用过程中难免会遇到一些安装使用过程中出现的各种各样的问题。下面就ARD系列产品进行一下系统说明，希望能够帮助大家正确使用设备。

ARD800W型煤气报警器的安装使用说明

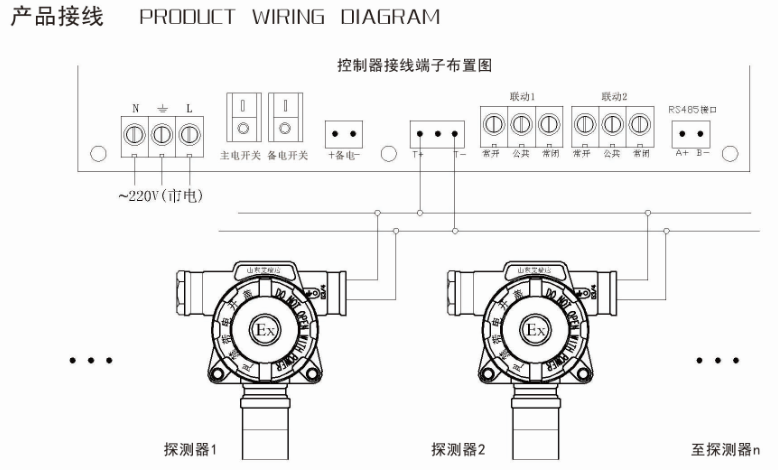

今天给家讲一下ARD800W型气体控制器 和 ARD320型气体探测器的接线方法和常见故障。首先来看一下接线图：

1、接线说明

     这是采用并联的方式连接的。红色的是气体探测器，我们这个产品是采用两线制连接的，不区分正负极，接到T+，T-端口。探测器通讯端子是一个三孔端子，只用两边的T+/T-，中间的线用不上。在探测器接线端口的右上方有一个四孔端子。在四孔端子的最下面有两个端子LED+、LED-，是用来接一体化声光报警灯的，红线+、黑线- 。控制器也是接T+、T-，和控制器的T+/T-对应接起来。

2、外设接线

     如果煤气报警器接220V常开电磁阀，需要从进线电源火线L连一根短线到COM2上，然后将电磁阀的火线接到NO2上，零线接到进线电源的N零线上（同样接220V排风扇，也是用一根短线从电源L火线接到COM1上，排风扇的火线接到NO1上，排风扇零线接到进线电源的零线N上）。这样接起到先排风扇后控阀的目的。注意：接线的时候要在主线电源断电的状态下进行操作。

3、开机操作

     先开主电再开备电，系统便进入到预热状态，预热的时间大概是30s进入监控状态。此时按一下功能键，控制器显示4个0，然后再按一下确认键系统自动搜索，屏幕上显示到多少就是带了几个探测器）。系统进入正常监控状态。测试：我们出厂测试时，先用40的标准气给煤气报警器的探测器传感器部位通一下气，此时会看到控制器屏幕上有浓度值上升显示，当屏幕浓度超过25%LEL时，启动一级报警联动排风扇；当屏幕浓度显示超过50%LEL时，启动二级报警切断电磁阀。摁一下控制器上的消音键，只能让控制器停止报警，现场探测器上的报警灯会一直持续报警，指导浓度降下25%LEL才停止报警，是不受控制器消音键控制的。这样设置主要是实现现场持续报警达到警惕的效果。如果用60的标准气给设备通气测试时，除了报警声音跟40的标准气测试的报警声不一样以外，其他的都一样。

4、故障说明

开机时，如果只开煤气报警器的备电系统是无法打开的，需要打把主电打开才能给系统通上电；如果只打开主电，控制室上的备电故障灯和通电故障灯会显示黄灯闪烁并伴有故障报警提示。如果将控制器所负载的探测器其中一个拆掉连接线，控制器会发出E2报警故障，提示控制器无法搜索到探测器报通讯故障。为了预防企业电源不稳，我们在控制器上设置了2级保险保护，可有效保障设备正常工作。

以上便是对ARD系列煤气报警器的整体的一个系统说明，希望能够帮助大家正确无误的操作使用。如有其它问题可随时拨打13065087902 进行咨询，我们随时为您服务！
