ARD800型煤气报警器的上传协议
一、功能说明
本机具有上传功能，可将气体浓度信号，报警器的状态信息进行上传。
二、接线说明
打开煤气报警器控制器门，看到主线路板左下角有一排接线端子，从左向右数第7、第8端子分别是上传接线端子的A+和B-端子，把这两个端子分别结束设备的A+和B-。
三、通讯协议介绍
注：上位机下发询问数据时一定要慢，建议在6秒以上询问一次，否则控制器传输数据会出错。
此模块可以采集探测器的最大值数量，访问模块的串口配置为波特率：9600，无校验，八位数据位，一位停止位，通讯协议为标准的Modbus-RTU。默认地址为1号。
ARD800型煤气报警器的上传协议
协议具体内容如下：
1、询问浓度：（如：8个探测器）
命令：
解释：01地址（控制器主机1号地址） 03 功能（读取主机的浓度信息的标识）
00 01开始地址（从1号探测器地址开始读取浓度）
00 08探头个数（从开始地址读取8个探头的浓度）
CRCH（CRC校验的高字节位） CRCL(CRC校验的低字节位）

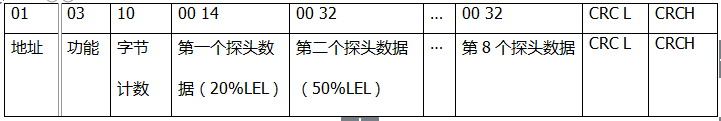

响应：
解释：如10字节计数（每次发送8个探测器的浓度，每一个探测器占2个字节，高位在后、低在前）
如果探头处于屏蔽状态返回数据位 FD 00
如果探头处于通故状态返回数据位 FF 00
如果探头处于传故状态返回数据位 FE 00
如果是联动模块状态返回数据位FC 00
正常状态下回复为探测器的浓度值，否则为零。
如果煤气报警器开始地址或探测器询问数量超出或异常时，则回复 01 03 02 00 00 B8 44
串口大师检测：十六进制发送01 03 00 01 00 01 D5 CA
