燃气报警器的功能、分类、安装、联网综合分析

日期：2018/1/23 9:44:57 发布人：作者来源：网络

燃气报警器是用来检测工业生产区间内有毒有害/易燃易爆气体浓度所用的在线式气体报警系统。该报警系统随着工业的不断发展得到了广泛的应用。系统主要设计到：天然气泄漏探测报警系统、酒精气体浓度探测报警系统、甲苯气体浓度探测报警系统、酯类气体浓度探测报警系统等等诸多易燃易爆气体浓度探测报警装置，用户可以根据自己的实际需要进行选择。济南鸿安电子是一家专业打造可燃气体报警器的厂商，所有产品均保证资质证书齐全，符合国家设计标准，大家可以放心采购。

燃气报警器的结构组成及应用：

气体报警控制器和可燃气体探测器两部分共同组成一整套的报警系统。其中气体报警控制器按照负载的可燃气体探测器的个数分为：单通道、三通道、四通道、九通道、16通道、30通道、60通道、128通道等等多个规格，可供用户灵活选用。可燃气体探测器按照结构设计可分为：非显示非报警可燃气体探测器、非显示可报警可燃气探测器、可显示可报警可燃气体探测器3种。其中非显示非报警可燃气体探测器属于常规版，一般客户没有特殊要求提出，给客户报价产品就是此款设备，适用于无人操作车间或者人少的工作区域使用；非显示可报警可燃气体探测器属于中规版，如果要求探测器上带有声光报警供，那么建议选择这款设备，主要应用在检测区域比较大且工作人员较少的环境下；可显示可报警可燃气体探测器属于高配版，该设备主要用在危险系数较高的环境下使用，尤其是厂房大且工作人员较多的环境，以保证企业财产及人身生命财产的安全。

可燃气体传感器+变送器-->可燃气体探测器接收单元+分线单元+显示单元-->气体报警控制器

什么是可燃气体的爆炸极限？
爆炸极限是来说明可燃气体具有一定爆炸危险特性的。可燃气体与空气混合形成爆炸性混合气体，所达到的这个混合气体浓度就称之为可燃气体的爆炸极限。可燃气体的而爆炸极限按照混合爆炸的浓度，又分为爆炸下限和爆炸上限。爆炸下限是指可燃气体在空气中形成爆炸性混合气体最小浓度。爆炸上限是指可燃气体在空气中形成的爆炸性混合气体的最大浓度。在我们气体安防行业，所有可燃气体报警器都是测的被测气体介质的爆炸下限，这样才能将危险控制在最小范围内。
天然气就是最常见的可燃气体，在工业上的应用十分广泛，比如锅炉房、燃气车间、燃气公司、加气站、燃气运输站、餐饮酒店、职工食堂等等都存在着天然气泄漏的危险，所以需要在此等区域安装天然气报警器。按照天然气的爆炸下限5%VOL，来设定天然气报警器的检测范围0-100%LEL。也就是将天然气爆炸下限5%VOL分成100份，构成天然气报警器的检测量程，每一个%LEL就相当于0.05%VOL。取爆炸下限的四分之一/二分之一作为报警设备的一级报警/二级报警，那就是25%LEL（1.25%VOL）/50%LEL（2.5%VOL），让设备提前报警，给现场施工人员留出足够的处理气体泄漏的时间。

警惕：如果被测可燃气体的爆炸下限和爆炸上限的间距很大，且其爆炸范围较宽的情况下，该可燃气体形成的混合气体的爆炸危险性就越大。
爆炸下限越低的气体介质，其危险性越大-可燃气体稍微有点泄漏就会形成爆炸性混合气体，比如异丁烷-其爆炸下限为1.9%VOL，相对天然气的爆炸下限5%VOL低很多，因此我们在设计出可燃气体报警器时，通常以异丁烷作为标准气体来校准设备。

可燃气体报警器二线制、三线制和四线制的区别：

当用户在收到气体报警设备的时候，会发现有的设备在接线的时候用的是二个口的接线柱、有的是三个端口的接线柱，还有的是四个口的接线柱。按照接线口的不同，我们把可燃气体报警器分成二线制、三线制、四线制三种布线结构的布线系统。那么，这三种布线机构的都有什么区别呢？

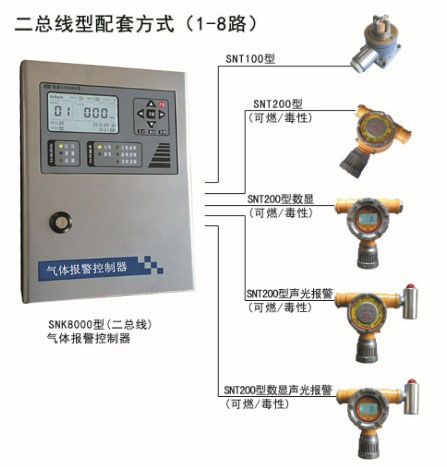

二线制是指气体报警控制器和可燃气体探测器之间的通讯是用一根双绞线链接的。接线时，首先需要从气体报警控制器T+、T-甩出一根主线；然后从探测器的T+、T-引线出来就近接到这根主线上，采用并联的接线方式。此类型报警设备采用的是M-BUS通讯协议，是目前最流行的报警通讯方式。优点：安装接线简单、布线经济、节省人工，需要做好线缆屏蔽。

三线制是指气体报警控制器和可燃气体探测器之间采用的是三芯线缆，常见的是红色、黄色、黑色，对应两端设备的+24、IO、GND（电源正极、信号、电源负极）。此类型的报警设备采用的是4-20mA标准通讯协议，可以直接上传DCS或者PLC系统。优点：一一对应，监控布线不容易出错，可以直接上传，无需信号转换。

四线制是指气体报警控制器和可燃气体探测器之间采用的是四芯线缆，其中两根是电源线（+24、GND），两根是信号线（LA、LB）。此类型报警设备的通讯采取的是RS485协议，适用于大型多点位报警系统。要求电源线要粗些，信号线缆要求不大，只要做好屏蔽就可以（如果现场没有大功率电气干扰信号传输的话，可以购买普通国标线即可）。接线方法同二线制。优点：系统庞大、内置备电电源，信号传输稳定。-目前优于接线复杂，用线较多，已逐渐被二线制所取代。

燃气报警器的设计标准：

国家标准《石油化工可燃气体和有毒气体检测报警设计规范》中要求，在存气体泄漏带来的火灾与爆炸事故潜在安全隐患的生产工艺和储运场所内，需要设置可燃气体探测器，对泄漏的可燃气体浓度进行检测。可燃气体探测器的选择应当按照被测气体介质的物理化学性质以及释放源的特性、作业区间状况进行合理安装对应探测点。常见气体泄漏点：
气体压缩机和液体泵的封口处；
液体/气体采样口，比如实验室烧杯口；
液体充装、排放口，比如污水管道排放扣；
设备和管道的衔接以及阀门处，比如：燃气管道阀门；
注意：可燃性气体探测器与释放源的距离保证在15米以内；
有毒气体探测器与释放源的距离保证在2迷以内；
也就是说，在封闭或者通风不良的厂房内，需要每隔15米安装一个探测器，且可燃性气体探测器覆盖范围离任一释放源的距离不要超过7.5米。有毒气体探测器则要求距离释放源的距离不宜大于1米。如果厂房房顶架设的较高，气体泄漏源较低的情况下，除了在释放源上方设置气体探测器外，还需要在最高点气体容易积聚的位置设置气体探测器（仅限于空气比重较轻的气体）。

燃气报警器的联动输出功能

联动输出端口一般装在系统报警控制器上。按照联动输出的功能，可以分为：脉冲打阀输出和开关量排风输出。由鸿安推出的气体报警器内置了2组打阀输出（DC24V脉冲输出、AC220V脉冲输出），2组开关量输出（控制排风扇或者独立声光报警灯）。

电磁阀：连输电磁阀之前，首先要了解电磁阀的供电电压和工作方式，看看电磁阀是脉冲型、通电关闭型，还是通电打开型的。电磁阀一般常用于天然气管道上，主要控制器天然气的通气和断气。从安装经验上来看，绝大部分的电磁阀是AC220V脉冲输出的，此时需要将电磁阀连接到气体报警控制器的AC220V打阀输出上。也可以将电磁阀直接接到控制器的电源AC220V上。（具体及接线方式见下图所示）

！注意：通过控制器上的打阀输出，无需整套系统断电处理，只要可燃气体报警器探测现场气体浓度超标，在报警同时直接给电磁阀一个脉冲信号，切断燃气管道。如果由控制器上的电源来控制电磁阀，需要在报警后，人工断电处理，电磁阀才能关闭，切断燃气管道。

排风扇/报警灯：连接排风扇/报警灯之前，首先要了解一下所要联动设备的功率，如果被联动设备的功率在100w以内，可以由控制器上的开关量端口直接驱动；如果被联动设备的功率超过100w，建议额外配备联动箱，从中间转换一下。开关量继电器输出也适用于接常开电磁阀或者常闭电磁阀（220V）。具体接法按照图示所示，如有不明白的地方，可拨打技术电话：13065087902

燃气报警器的安装方法和注意事项：

1、燃气探测器的安装：

可燃气体探测器是决定整个报警系统检测效果的核心部件。在该设备中起到关键性作用的是仪器内置的气体传感器。按照检测气体介质的不同，内置的气体传感器分为催化燃烧式传感器和半导体传感器。针对爆炸下限差不多的气体介质，基本上都是用异丁烷进行标定的。针对不好探测的气体介质，并且安全系数要求较高的气体介质，选用半导体传感器，保证系统检测的灵敏度。

安装：XH-G800A可燃气体探测器，安装时须将探测器的探测头朝下，应保证进气隔爆面不被颗粒物质或液体堵塞，以免影响气体扩散。安装时用4个膨胀螺丝从探测器四个脚的装订孔固定到墙壁上或者用U型安装支架固定到管子上。

 探测器安装位置应选在易于发生可燃气体泄漏的部位，如设备的阀门、管道的接口、气源等地方。
 根据空气流动方向决定安装位置，应尽可能迎向可燃气体扩散来的方向，以提高监测效果。
 根据空气中被检测可燃气体的比重确定安装位置和安装高度。
(1) 当可燃气体的比重比空气轻（如天然气、煤气等）时，一般将探测器安装在距屋顶0.5-1m，管道易于泄漏处的上方；
(2) 当可燃气体的比重比空气重（如液化石油气等）时，一般将探测器安装在距地面0.2-0.5m，管道易于泄漏处的下方。
 探测器的安装位置，还要考虑避免振动和碰撞，维护方便等因素。
 探测器为防爆电气设备时，要注意外壳接地，室外安装时，还要加装防雨罩。
2、气体报警控制器的安装：

控制器属于非防爆设备，应当安装在监控室、传达室或者值班室等等便于观察的区域，便于观察、调控和维修。仪器周围不应用影响仪器正常工作的强电磁场（电机、变压器、动力电缆等）。
安装：选择离地面1.5米左右位置的墙壁订上几个钉子，然后将报警控制器垂直地面竖直固定好。主要不要让控制器摇晃或者切斜。
（1）、控制器应安装在仪表室等非防爆场所，严禁安装在防爆场所；
（2）、确保固定牢靠，避免震动、高温、灰尘和水；
（3）、控制器应采用相对洁净的电源，避免与大型电机设备使用同路电源；
（4）、控制器应外壳接地或电源插头的地线接地。
（5）、控制器的外壳严禁破坏，否则会影响屏蔽效果。

燃气报警器的应用领域分析：

可燃气体在工业上设计的面十分广泛，比如酒厂：酒精气体、乙醇气体、酯类气体；化工厂：乙二醇、异丁醇、甲苯、二甲苯、油漆挥发气；中石油：天然气、液化气、氢气、汽油、柴油、丙烷、沼气等等常见的易燃易爆气体。凡是设计到可燃气体的工业，都需要安装可燃气体报警器来保证工业生产安全。

客户案例分析：

燃气行业--北京燃气集团、西宁中油燃气、济南华润燃气、曲阜中石油昆仑燃气、威海港华、九江深燃天然气、新疆东方环宇燃气、包头中燃燃气、天津燃气

油田：胜利油田、大庆油田、长庆油田、河南油田

化工行业：中石化华北分公司、中石化华东油田气分公司、中石化润滑油公司、中石油贵州管网、中石油东方物理、东明石化、鲁西化工、旭阳焦化、安庆月山化工、榆林炼油厂

制药厂：齐鲁制药、新华制药、宁夏金维制药、潍坊海欣药业、华熙福瑞达生物、鲁南贝特制药

酿酒厂：洋河酒业、景芝酒业、古贝春酒业、花冠酒业、刘伶醉酒业

食品厂：合肥伊利乳业、达利园食品、金玉米集团、三九味精集团、旺旺集团、六合食品、新疆上好佳食品

其他：北京大学、山东大学、天津大学、三星重工船业、长城汽车、中国重汽、长安福特、济南轻骑、万达集团、山东钢铁集团、天津钢厂、中国铝业、九江新天地、华东电力集团

基于物联网平台的燃气报警器

气体报警上位机系统可以接收来自气体探测器或者气体报警控制器的气体浓度信息值，然后通过数字、光柱、图形的方式显示出来。当监测现场气体浓度超过设定值时，系统发出实时报警信号，同时可存储报警记录，并查询打印。利用GPS还可以将检测数据发送过手机端或者电脑端。

系统组成：可燃气体探测器（排风扇和电磁阀、声光报警灯）、气体报警控制器、中继器、数据中心、上位机软件、GPS

根据《石油化工企业可燃气体和有毒气体检测报警设计规范》SH 3063，结合贵公司的具体情况，本着经济实用的原则，制定本方案。按照产品技术协议要求，可燃气体探测器选择吊装（壁挂式），每两个点的间距保持在15米以内即可，控制器装在值班室。然后通过控制器上传到数据中心，由数据中心监控发出探测浓度信号到手机端或者电脑端，实现远程监控。设计根据《石油化工企业可燃气体和有毒气体检测报警设计规范》标准。
