新款ZL9可燃气体报警器是我单位根据市场行情而研制的一款超智能机。该设备采用的是两总线结构设计，其特殊的功能就是接线不区分正负极，并且整个机器的联动输出功能上也有所改进，请看下面展示：

上图展示从左到右依次为：交流AC220V电源输入模块，主电开关、备电开关、备电接口、联动1、联动2、探测器接口、RS485接口。

1、AC220V输入，是主机接入220V交流电源模块，属于整套系统的主电源输入。

2、主/备电开关，就是用来控制系统供电模式。如果想用主电供电，就打开主电开关；如果主电断电后，就切换到备电开关，实现可燃气体报警器系统的连续监测。这个要求被正式纳入2015年安全管理章程。

3、联动1、联动2。联动1属于开关量信号，联动2属于脉冲信号。如果您想通过报警主机联动排风扇，在系统报警的时候启动排风扇，当报警停止后关闭排风扇，那么就将排风扇通过联动2来控制。如果想实现排风扇在报警后持续工作，那么就将排风扇通过联动1控制，要想停止排风就做一下复位操作即可实现。

4、探测器接口--从上图我们可以看出该接口模块有三个接线柱。接线的时候只需要选择T+、T-，接线不用区分正负极，只要不接断路就可以。

5、RS485接口--这个是在特殊要求上做的一个备选模块。该模块可以实现系统与上位机之间的通讯，通过该模块将主机探测到的数据和报警动作信息上传到消防主机，实现消防集中监控。

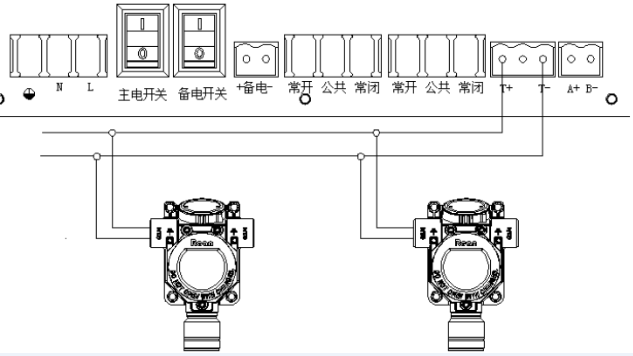

下面再来看一下可燃气体报警器的接线展示：

从上图我们可以看出，两总线的可燃气体报警系统不仅接线方便，而且布线比较经济实惠。从主机上的探测器模块上引出两根线，将所有位置的探测器按照上图所示并到这根主线上即可。系统工作原理：安装在现场的探测器由控制器供电工作。当发生气体泄漏时，传感器将泄漏量转换成相应的电压信号输出，电压信号经探测器的处理之后上传至控制器，控制器接收之后将数据解析并显示于屏幕上。当浓度达到设定的动作值时，控制器发出报警并驱动外接设备。

可燃气体报警器、可燃气体检测仪--山东济南鸿安电子提供，更多想换信息尽在济南鸿安，咨询电话：13065087902
