如何实现燃气报警器的远程监控功能?
如何实现燃气报警器的远程监控功能?
日期:2014/9/1 9:05:55 发布人:作者 来源:网络 由鸿安电子提供的燃气报警器不仅具有现场探测功能,而且还具有远程监测功能,可以实现两地区间的检测结果的通讯工作。那么,将如何实现燃气报警器的远程监控功能呢?
首先,要准备好系统组成部分:燃气探测器若干、RS485气体报警控制器1台、RS485输出模块一个、转换器一个、联网电脑一台,四芯线缆辅助材料若干;
其次,将RS485输出模块装到气体报警控制器上,之后将燃气探测器和报警控制器用四芯线缆连接起来;
再次,用四芯线缆将RS485输出模块和转换器上的接线柱一一对应连接起来。
最后、将转换器直接插到电脑主机上的RS232接口上,给气体报警控制器和电脑工商220V电源即可实现。
以上便是燃气报警器实现远程监控的前段设置步骤。将气体报警控制器分析显示得到的数据上传到本地电脑,然后通过网络协议将显示信息传输到外地总监控平台,实现远程监控功能。
RS485转换成RS232转换器展示图:

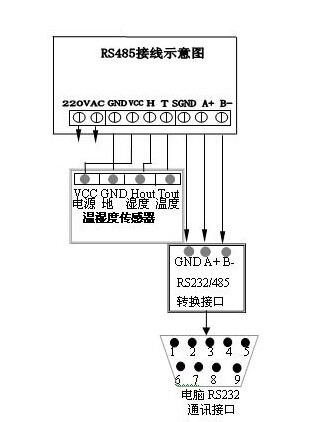

RS485转换成RS232实现远程监控的接线图:
