大型工业燃气报警系统往往会伴随着排风扇和电磁阀一起来完成预警排险工作的。那么作为工业燃气报警器都是如何进行工作的呢？它又是如何跟排风扇和电磁阀配合工作的呢？整个工作流程图会是什么样的呢？

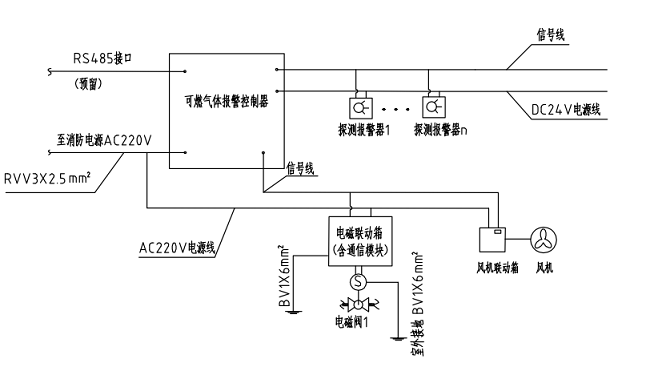

怀揣着一个好奇的心，我们来看一下下面的展示图：

    此图就是整个燃气报警系统+燃气切断系统、风机启动系统的简单示意。下面由小编根据此图给大家一一介绍一下，让大家来看看燃气报警设备到底是怎么工作的。

1、燃气报警系统组成：可燃气体报警控制器、探测报警器、信号线、电源线、消防电源AC220。控制器和探测器之间通过信号线和电源线连接起来实现通讯，电源AC220是给主控制器供电，实现燃气报警系统的检测功能。上图中还提到了一个预留的RS485接口，该接口主要是用来接到上位机系统或者是上传到计算机，实现远传监控，便于管理。比如万达广场，各个地区的分店都集中在北京监控，安全措施做的相当到位。

2、燃气报警器是起到探测和报警的功能。燃气报警系统报警后怎么办？电磁阀和风机的工作范围了。当燃气报警系统后，电磁阀首先要做的是切断燃气管道，避免燃气继续泄漏；风机启动驱散泄漏的燃气，降低被测环境中燃气的浓度，使其达到安全范围之内。从上图我们可以看出，电磁阀和风机都是通过联动箱来控制的，联动控制箱又是由报警控制器来控制的。

整套燃气报警器的工作原理是：

探测器探测到现场燃气浓度，并将浓度信号通过信号线传达给控制器；控制器进行分析显示；分析显示得到的燃气浓度数据超过出厂设定的报警点时，控制器就会给电磁阀联动箱和风机联动箱各一个动作信号，同时启动电磁阀和排风扇进行排险。
