燃气报警器XH-G300A-B带有联动功能,可以直接驱动100W以内的排风扇工作,100W以上的排风扇可以通过交流接触器进行驱动。直接驱动风机的前后对比接线图:
展示图一:
展示图二:
通过以上两幅面板展示图,我们可以看出图二中比图一中多了几根线。图一是没有连接驱动设备的面板,图二是已经接了联动驱动设备的面板。接线步骤:
首先用一个线将电源AC220V的火线L和开关量输出的低报接线端子的N连接起来,如如二中的灰色线缆所示;然后将排风扇的一根线缆接到低报驱动模块的O接线柱上,如图二中粉色线缆所示;最后将排风扇的另一根线接到电源N上面,如图二中黑色单芯线缆所示。

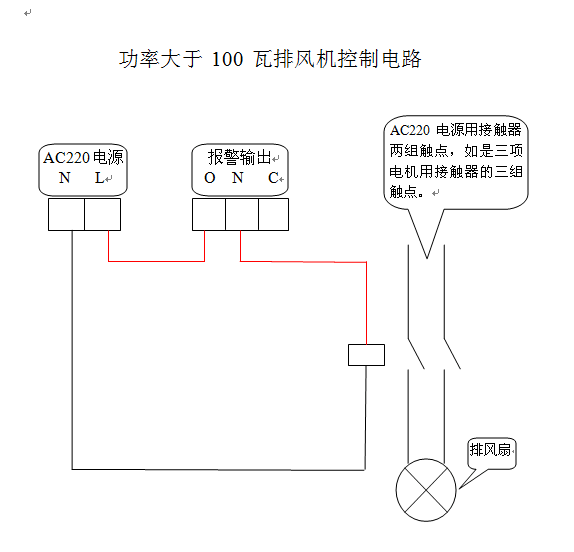

以上介绍的燃气报警器驱动排风扇的接线步骤仅限于功率小于100W的排风,如果直接接大功率排风,驱动模块带不起来,容易烧坏里面的继电器造成驱动模块功能失效。针对大功率排风扇需要加入一个交流接触器,构成串联模式的开关量动作模组,如下图所示:
